סוגים בסיסיים של אביזרי PPR: סיווג מובנה ומדריך פונקציונלי
אביזרי PPR (קופולימר אקראי של פוליפרופילן) הם רכיבים קריטיים במערכות אינסטלציה וחימום, מה שמאפשר חיבור, שינוי כיוון והסתעפות צינורות. להלן פירוט שיטתי של הסוגים העיקריים, המאורגנים לפי פונקציונליות ויישום.Ifanמפעל 30+ שנים לייצר ניסיון תמיכה בתמיכה בצבע /גודל תמיכה בהתאמה אישיתמדגם חינם.www.instagram.com.

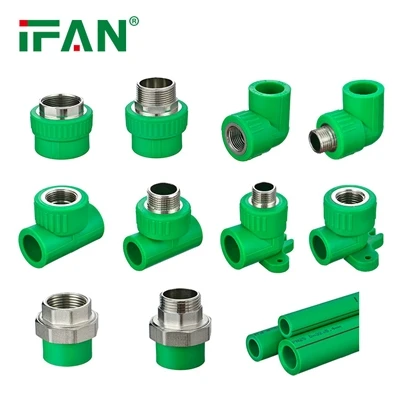

I. סיווג פונקציונלי של אביזרי PPR
אביזרי PPR מסווגים בדרך כללקֶשֶׁר, בקרת כיוון, מִסעָף, סִיוּם, ומיוחד למטרהסוגים, כל תפקידים מובחנים בעיצוב צנרת.
1. אביזרי חיבור: קישור צינורות מקצה לקצה
אביזרים אלה מצטרפים לשני צינורות בקטרים זהים או שונים.
| סוּג | מקרה תיאור ושימוש | תכונות מפתח |
|---|---|---|
| צימוד ישר | מחבר בין שני צינורות שלקוטר זהה(למשל, DN20 ל- DN20). | עיצוב סימטרי; משמש להרחבות ליניאריות. |
| הפחתת צימוד | מצטרף לצינורות שלקוטרים שונים(למשל, DN25 ל- DN20). | פרופיל פנימי מחודד; מבטיח מעבר זרימה חלק. |
| צימוד נקבה/זכר | מתאים צינורות PPR לחיבורים הברגה (למשל, צינור DN20 לשסתום G1/2). | חוטים פנימיים/חיצוניים; קריטי לשילוב שסתום/ברז. |
2. אביזרי בקרת כיוון: שינוי נתיבי זרימה
משמש לשינוי כיוון הצינור ב 90 מעלות או 45 מעלות.
| סוּג | מקרה תיאור ושימוש | תכונות מפתח |
|---|---|---|
| מרפק 90 מעלות | הפניות מחדש זורמות בזווית ישרה (למשל, ניווט פינות בקירות). | תכנון רדיוס גבוה ממזער את אובדן הלחץ; ניתן להשיג בגרסאות חוט זכריות/נקבות. |
| מרפק 45 מעלות | הפניה מחדש זורמת בזווית של 45 מעלות (למשל, הפחתת הסערה במערכות זרימה גבוהה). | התנגדות לזרימה נמוכה יותר ממרפקים של 90 מעלות; משמש בפריסות אופטימליות. |
3. אביזרי הסתעפות: פיצול נתיבי זרימה
אפשר יצירת שקעים מרובים מצינור יחיד.
| סוּג | מקרה תיאור ושימוש | תכונות מפתח |
|---|---|---|
| שוויון טי | פיצולים זורמים לתוךשלוש חנויות שוות(למשל, צינור ראשי של DN20 לשלושה ענפי DN20). | עיצוב סימטרי; משמש ברשתות הפצה מאוזנות. |
| הפחתת טי | פיצולים זורמים לשקעים שלקוטרים משתנים(למשל, DN25 ראשי לענפי DN20/DN15). | גיאומטריה פנימית אסימטרית; מכיל מעברים בגודל. |
| מתאים צולב | מחלק זרימה לתוךארבעה חנויות(למשל, מערכות סעפת מורכבות). | לעתים רחוקות בשימוש באינסטלציה למגורים; נפוץ ביישומים תעשייתיים. |
4. אביזרי סיום: איטום צינור קצוות
משמש לקצוות או איטום קצוות צינורות כדי למנוע דליפות.
| סוּג | מקרה תיאור ושימוש | תכונות מפתח |
|---|---|---|
| כובע סיום | חותם אתמָבוֹי סָתוּםשל צינור (למשל, סגירת שקעים שאינם בשימוש). | מדורג לחץ; משמש לעתים קרובות עם מהדקים לאיטום זמני. |
| תֶקַע | חסימותקצוות הברגה(למשל, גזעי צינור G1/2 במהלך שיפוצים). | עיצוב הברגה; ניתן להסרה לשינויים עתידיים. |
5. אביזרי תנועה מיוחדים: פתרונות מותאמים
כתובת דרישות נישה כמו ויסות זרימה או ניהול לחץ.
| סוּג | מקרה תיאור ושימוש | תכונות מפתח |
|---|---|---|
| תוספת שסתום כדור | משלב אשסתום כיבוילתוך הצינור (למשל, בידוד קטעים לתחזוקה). | תכנון נשא מלא להגבלת זרימה מינימלית; מופעל על ידי מנוף. |
| בדוק את תוסף השסתום | מונעזרימה אחורית(למשל, הגנה על מחממי מים מפני זיהום). | דש עמוס באביב; קריטי במערכות זרימה חד כיווניות. |
| הפחתת תותב | מסתגלחוטים זכריים לחוטים נשיים קטנים יותר(למשל, G1/2 זכר ל- G3/8 נקבה). | מתאם מטה; משמש בתרחישים של התאמה מחדש. |
II. שיקולי עיצוב מפתח
תאימות חומרית:
כל האביזרים חייבים להיות100% pprאו קופולימרים תואמים כדי להבטיח מיזוג חום אחיד עם צינורות.
הימנע מערבב עם PPH (הומופולימר פוליפרופילן) או PB (polybutylene) בגלל אי התאמה תרמית.
יישור דירוג לחץ:
התאם אתעובי קיר של S-Seriesאביזרי צינורות (למשל, צינור S2.5 דורש אביזרי S2.5 ומעלה גבוה יותר).
מספרים גבוהים יותר של סדרת S (למשל, S5) מיועדים למים קרים בלחץ נמוך; המספרים התחתונים (למשל, S2) מיועדים למים חמים בלחץ גבוה.
סטנדרטיזציה של אשכול:
אביזרי הברגה חייבים לצייתISO 7/1 (מטרי)אוֹNpt (אימפריאלי)סטנדרטים.
דוגמה: התאמת "DN20 × G1/2" מחברת צינור PPR DN20 לחוט G1/2 BSPP.
שיטות עבודה מומלצות להתקנה:
מיזוג חום: השתמש במכונות מכוילות ב 260 ± 10 מעלות; להבטיח 5- חימום שני עבור צינורות DN20.
מַעֲרָך: שמור על ריכוזיות במהלך היתוך כדי למנוע סדקי לחץ.
בדיקת לחץ: בדוק בלחץ הפעלה של 1.5 × (למשל, 1.2 MPa עבור 0. 8 מערכות MPA) למשך 30 דקות.
III. מלכודות ופתרונות נפוצים
| מִכשׁוֹל | סיבת שורש | פִּתָרוֹן |
|---|---|---|
| דליפות בחיבורי הברגה | תקני חוט לא תואמים (למשל, G לעומת NPT) | השתמש בקלטת חותם חוט או משעל PTFE; אמת את סוג השרשור לפני ההתקנה. |
| ריתוכים שבירים במערכות מותג מעורב | אי התאמה מולקולרית בין שרפי PPR | היצמד למותג יחיד; ערכו בדיקות מעבדה אם ערבוב אינו נמנע. |
| הגבלת זרימה במרפקים של 90 מעלות | כיפוף חריף מגדיל את הסערה | החלף במרפקים של 45 מעלות או אביזרי ארוכי רדיוס 90 מעלות למערכות זרימה גבוהה. |
Iv. מסקנה: בחירת ההתאמה הנכונה
להרחבות ליניאריות: השתמשמצמדים ישרים.
לניווט פינתי: בחרמרפקים 90 מעלות /45 מעלות.
לסניף: בחרשוויון/הפחתת טיזמבוסס על דרישות גודל האאוטלט.
לסיומות: לפרוסכובעי סיוםאוֹתקעים.
עבור שסתומים/שסתומי בדיקה: שילובתוספות שסתום כדוראוֹבדוק תוספות שסתום.
על ידי יישור סוג התאמה עם יעדי תכנון המערכת (למשל, לחץ, קצב זרימה, אילוצי שטח), מהנדסים ומתקינים יכולים לייעל את האמינות, היעילות והתחזוקה. תמיד לתעדףגודל סטנדרטי, תאימות חומרית, והתקנה מקצועיתכדי להימנע ממספרות יקרות.
